SIT1051T/3帶3.3V邏輯輸入電源的高性能CAN FD收發器芯片

發布日期：2020-12-01發布者：芯力特 分享到:

芯力特推出3.3V邏輯輸入電源的高性能CAN FD收發器芯片，可應用于卡車、公交、小汽車、工業控制等領域，總線耐壓達到±70V以上，支持5Mbps CAN FD靈活數據速率，具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰?hellip;…

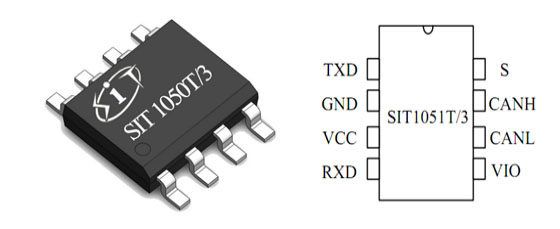

圖 1 SIT1051T/3引腳圖

芯力特1051芯片的主要特征如下：

     •總線耐壓能力-70V~70V；

     •共模電壓為-30~30V；

     •支持5Mbps CAN FD（靈活數據速率）；

     •性能達到或優于“ISO 11898”標準,提供SOP8以及DFN3*3-8，小外形，無引腳封裝；

     •驅動器（TXD）顯性超時功能，靜音接收模式；，內置過溫保護功能；

     •SIT1051T/3型號I/O電壓范圍支持3.3V和5V MCU；

     •VCC和VIO電源引腳上具有欠壓保護；

     •通過-40℃~150℃高低溫老化實驗，滿足工控與車載應用范圍；

     •高抗電磁干擾能力，未上電節點不干擾總線；

SIT1051T/3是一款滿足國際標準的高性能CAN FD收發器芯片。其典型應用電路如下：

圖 2 1051T/3典型應用電路

1、分裂終端

分裂終端(split termination)的概念如圖所示，總線端節點的終端電阻都被分成兩個等值的電阻，即用兩個 60Ω的電阻代替一個 120Ω的端電阻，在終端的中間分接點處通過一個電容 C（1nF~100nF）連接到地。這種接法可以有效減少輻射，使系統有更好的抗干擾性?？偩€上的其它 Stub 節點也可以選用相似的分裂終端配置。Stub 節點的電阻選擇必須使包括所有終端電阻的總線負載在 50Ω~65Ω的規定范圍中。例如，有 10 個節點時，8 個 stub節點和 2 個總線終端節點，典型 Stub 節點的電阻值是 1.3kΩ。

如果使用了分裂終端后的 EMC 性能仍不足夠，也可以選擇使用對地匹配電容和共模電感（電感扼流器）。

如不需要使用分裂終端，可直接接終端電阻。

2、對地匹配電容

CANH 和 CANL 輸出到 GND 的一對匹配電容用于提高抗電磁干擾的性能。相應噪聲源的阻抗和 CANH 和 CANL 對地的電容組成了一個 RC 低通濾波器。電容值必須由節點的數量和數據傳輸頻率決定。一般選取<100pF，如果外接 ESD 保護器件，該電容值可適當減小或省掉。圖中串聯電阻可調整與對地電容形成的低通濾波器性能，但電阻值不應過大，導致顯性差分電壓值降低明顯。

3、共模電感

共模電感對共模信號有高阻抗，對差動信號有低阻抗。因此，由 RF 噪聲和/或收發器驅動器的不理想對稱產生的共模信號都被顯著地衰減。所以，電感扼流器可以減少輻射以提高抗干擾性。

如果首先要提高抗干擾性， 建議將對地電容放置在收發器和普通模式扼流器之間。 如果，另一方面，要減少輻射，則建議將電容放置在扼流器和分裂終端之間。

4、ESD 保護器件

如果系統需要在-12V~+12V 共模范圍內正常工作，需選用雙向 ESD 保護器件。如果共模變化范圍為正，可選用單向二極管 ESD 保護器件。在系統通訊速率較高時，最好選用響應速度快且電容值小的 ESD 保護器件。
